Trójniki symetryczne z odejściem palonym TCPE/TCPL



Materiał:
• stal ocynkowana,
• uszczelka gumowa EPDM (TCPL).
Charakterystyka produktu:
• łączenie (zgrzew liniowy),
• odejście mocowane przez przetłoczenia punktowe,
• uszczelka jest mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi
kształtki (TCPL).

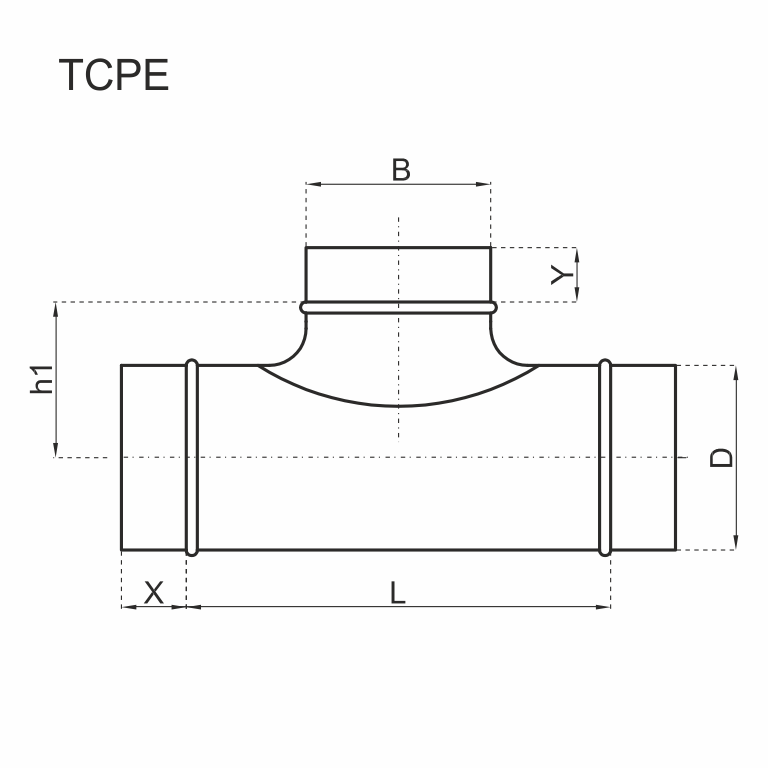

TCPE
D[mm] | B[mm] | X[mm] | Y[mm] | L[mm] | h1[mm] |
140 | 140 | 35 | 35 | 190 | 95 |
150 | 100 | 35 | 30 | 150 | 105 |
150 | 140 | 35 | 35 | 190 | 100 |
150 | 150 | 35 | 35 | 200 | 100 |
160 | 140 | 35 | 35 | 190 | 105 |
180 | 140 | 40 | 35 | 180 | 115 |
180 | 180 | 40 | 40 | 220 | 115 |
200 | 140 | 40 | 35 | 180 | 125 |
200 | 180 | 40 | 40 | 220 | 125 |
224 | 140 | 40 | 35 | 190 | 138 |
224 | 180 | 40 | 40 | 230 | 138 |
224 | 200 | 40 | 40 | 250 | 138 |
224 | 224 | 40 | 40 | 275 | 138 |
250 | 140 | 40 | 35 | 190 | 150 |
250 | 150 | 40 | 35 | 220 | 150 |
250 | 180 | 40 | 40 | 230 | 150 |
250 | 224 | 40 | 40 | 275 | 150 |
250 | 250 | 40 | 40 | 340 | 150 |
280 | 140 | 40 | 35 | 190 | 165 |
280 | 180 | 40 | 40 | 230 | 165 |
280 | 224 | 40 | 40 | 275 | 165 |
280 | 250 | 40 | 40 | 330 | 165 |
280 | 280 | 40 | 40 | 330 | 165 |
300 | 100 | 40 | 30 | 150 | 180 |
300 | 140 | 40 | 35 | 190 | 175 |
300 | 180 | 40 | 40 | 230 | 175 |
300 | 224 | 40 | 40 | 275 | 175 |
300 | 280 | 40 | 40 | 330 | 175 |
300 | 300 | 40 | 40 | 380 | 175 |
315 | 140 | 40 | 35 | 190 | 183 |
315 | 180 | 40 | 40 | 230 | 183 |
315 | 224 | 40 | 40 | 275 | 183 |
315 | 250 | 40 | 40 | 340 | 183 |
315 | 280 | 40 | 40 | 330 | 183 |
315 | 315 | 40 | 40 | 420 | 183 |
355 | 100 | 40 | 30 | 150 | 208 |
355 | 125 | 40 | 35 | 175 | 203 |
355 | 140 | 40 | 40 | 190 | 203 |
355 | 150 | 40 | 40 | 200 | 203 |
355 | 160 | 40 | 40 | 210 | 203 |
355 | 180 | 40 | 40 | 230 | 203 |
355 | 200 | 40 | 40 | 250 | 203 |
355 | 224 | 40 | 40 | 275 | 203 |
355 | 250 | 40 | 40 | 300 | 203 |
355 | 280 | 40 | 40 | 330 | 203 |
355 | 300 | 40 | 40 | 350 | 203 |
355 | 315 | 40 | 40 | 365 | 203 |
355 | 355 | 40 | 40 | 405 | 203 |
400 | 125 | 40 | 35 | 175 | 225 |
400 | 140 | 40 | 35 | 190 | 225 |
400 | 150 | 40 | 35 | 200 | 225 |
400 | 160 | 40 | 35 | 210 | 225 |
400 | 180 | 40 | 40 | 230 | 225 |
400 | 200 | 40 | 40 | 280 | 225 |
400 | 224 | 40 | 40 | 275 | 225 |
400 | 250 | 40 | 40 | 340 | 225 |
400 | 280 | 40 | 40 | 330 | 225 |
400 | 300 | 40 | 40 | 350 | 225 |
400 | 315 | 40 | 40 | 420 | 225 |
400 | 355 | 40 | 40 | 405 | 225 |
400 | 400 | 40 | 40 | 450 | 225 |
450 | 125 | 50 | 35 | 175 | 250 |
450 | 140 | 50 | 35 | 190 | 250 |
450 | 150 | 50 | 35 | 200 | 250 |
450 | 180 | 50 | 40 | 230 | 250 |
450 | 200 | 50 | 40 | 250 | 250 |
450 | 224 | 50 | 40 | 275 | 250 |
450 | 250 | 50 | 40 | 300 | 250 |
450 | 280 | 50 | 40 | 330 | 250 |
450 | 300 | 50 | 40 | 350 | 250 |
450 | 315 | 50 | 40 | 365 | 250 |
450 | 355 | 50 | 40 | 405 | 250 |
450 | 400 | 50 | 40 | 450 | 250 |
450 | 450 | 50 | 50 | 500 | 255 |
500 | 140 | 50 | 35 | 190 | 275 |
500 | 150 | 50 | 35 | 200 | 275 |
500 | 160 | 50 | 35 | 210 | 275 |
500 | 180 | 50 | 40 | 230 | 275 |
500 | 200 | 50 | 40 | 250 | 275 |
500 | 224 | 50 | 40 | 275 | 275 |
500 | 250 | 50 | 40 | 300 | 275 |
500 | 280 | 50 | 40 | 330 | 275 |
500 | 300 | 50 | 40 | 350 | 275 |
500 | 315 | 50 | 40 | 365 | 275 |
500 | 355 | 50 | 40 | 405 | 275 |
500 | 400 | 50 | 40 | 450 | 275 |
500 | 450 | 50 | 50 | 500 | 280 |
500 | 500 | 50 | 50 | 550 | 280 |
560 | 200 | 60 | 40 | 250 | 305 |
560 | 315 | 60 | 40 | 365 | 305 |
560 | 400 | 60 | 40 | 450 | 305 |
560 | 450 | 60 | 50 | 500 | 310 |
560 | 500 | 60 | 50 | 550 | 310 |
560 | 560 | 60 | 60 | 610 | 310 |
630 | 100 | 60 | 30 | 150 | 345 |
630 | 125 | 60 | 35 | 175 | 340 |
630 | 140 | 60 | 35 | 190 | 340 |
630 | 150 | 60 | 35 | 200 | 340 |
630 | 160 | 60 | 35 | 210 | 340 |
630 | 180 | 60 | 40 | 230 | 340 |
630 | 200 | 60 | 40 | 250 | 340 |
630 | 224 | 60 | 40 | 275 | 340 |
630 | 250 | 60 | 40 | 300 | 340 |
630 | 280 | 60 | 40 | 330 | 340 |
630 | 300 | 60 | 40 | 350 | 340 |
630 | 315 | 60 | 40 | 365 | 340 |
630 | 355 | 60 | 40 | 405 | 340 |
630 | 400 | 60 | 40 | 450 | 340 |
630 | 450 | 60 | 50 | 500 | 345 |
630 | 500 | 60 | 50 | 550 | 345 |
630 | 560 | 60 | 60 | 610 | 345 |
630 | 630 | 60 | 60 | 680 | 345 |
710 | 315 | 60 | 40 | 365 | 380 |
710 | 400 | 60 | 40 | 450 | 380 |
710 | 500 | 60 | 50 | 550 | 385 |
710 | 630 | 60 | 60 | 680 | 385 |
710 | 710 | 60 | 60 | 760 | 385 |
800 | 315 | 65 | 40 | 365 | 425 |
800 | 400 | 65 | 40 | 450 | 425 |
800 | 450 | 65 | 50 | 500 | 430 |
800 | 500 | 65 | 50 | 560 | 430 |
800 | 630 | 65 | 60 | 680 | 430 |
800 | 710 | 65 | 60 | 760 | 430 |
800 | 800 | 65 | 65 | 850 | 430 |

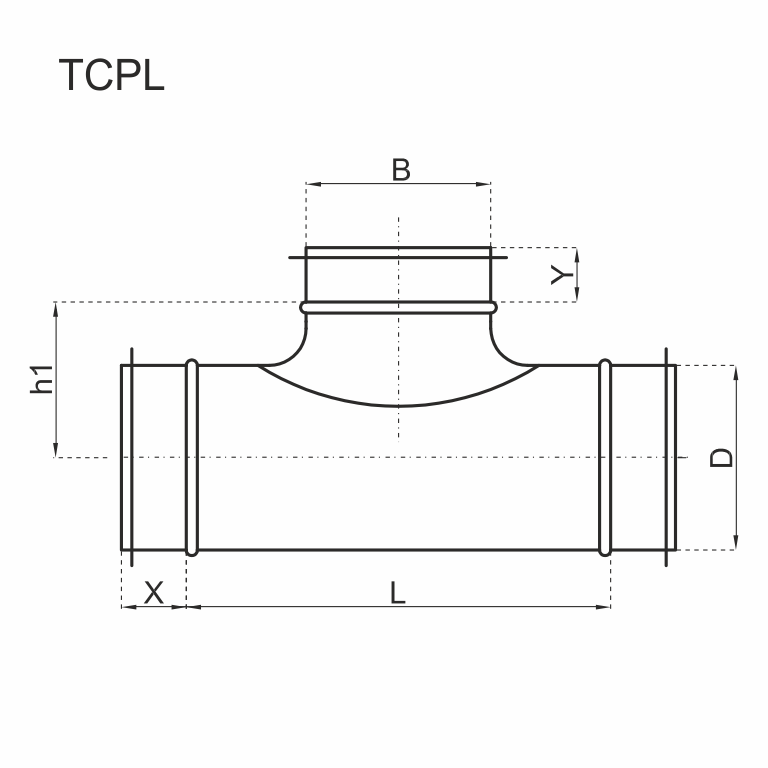

TCPL
D[mm] | B[mm] | X[mm] | Y[mm] | L[mm] | h1[mm] |
140 | 140 | 40 | 40 | 176 | 88 |
150 | 100 | 40 | 40 | 136 | 93 |
150 | 140 | 40 | 40 | 176 | 93 |
150 | 150 | 40 | 40 | 186 | 93 |
160 | 140 | 40 | 40 | 176 | 98 |
180 | 140 | 40 | 40 | 176 | 108 |
180 | 180 | 40 | 40 | 216 | 108 |
200 | 140 | 40 | 40 | 176 | 118 |
200 | 180 | 40 | 40 | 216 | 118 |
224 | 140 | 40 | 40 | 176 | 131 |
224 | 180 | 40 | 40 | 261 | 131 |
224 | 200 | 40 | 40 | 246 | 135 |
224 | 224 | 40 | 40 | 261 | 131 |
250 | 140 | 40 | 40 | 181 | 143 |
250 | 180 | 40 | 40 | 216 | 143 |
250 | 224 | 40 | 40 | 256 | 143 |
250 | 250 | 40 | 40 | 370 | 148 |
280 | 140 | 40 | 40 | 176 | 158 |
280 | 180 | 40 | 40 | 216 | 158 |
280 | 224 | 40 | 40 | 261 | 158 |
280 | 250 | 40 | 40 | 326 | 163 |
280 | 280 | 40 | 40 | 316 | 163 |
300 | 100 | 40 | 40 | 146 | 168 |
300 | 140 | 40 | 40 | 176 | 168 |
300 | 180 | 40 | 40 | 216 | 168 |
300 | 224 | 40 | 40 | 261 | 168 |
300 | 280 | 40 | 40 | 316 | 173 |
300 | 300 | 40 | 40 | 366 | 173 |
315 | 140 | 40 | 40 | 176 | 176 |
315 | 180 | 40 | 40 | 226 | 176 |
315 | 224 | 40 | 40 | 261 | 176 |
315 | 250 | 40 | 40 | 370 | 181 |
315 | 280 | 40 | 40 | 316 | 181 |
315 | 315 | 40 | 40 | 436 | 181 |
355 | 100 | 40 | 40 | 136 | 196 |
355 | 125 | 40 | 40 | 161 | 196 |
355 | 140 | 40 | 40 | 176 | 196 |
355 | 150 | 40 | 40 | 186 | 196 |
355 | 160 | 40 | 40 | 196 | 196 |
355 | 180 | 40 | 40 | 216 | 196 |
355 | 200 | 40 | 40 | 246 | 196 |
355 | 224 | 40 | 40 | 261 | 196 |
355 | 250 | 40 | 40 | 286 | 201 |
355 | 280 | 40 | 40 | 316 | 201 |
355 | 300 | 40 | 40 | 336 | 201 |
355 | 315 | 40 | 40 | 356 | 201 |
355 | 355 | 40 | 40 | 391 | 201 |
400 | 125 | 50 | 40 | 161 | 218 |
400 | 140 | 50 | 40 | 176 | 218 |
400 | 150 | 50 | 40 | 186 | 218 |
400 | 160 | 40 | 40 | 186 | 218 |
400 | 180 | 50 | 40 | 216 | 218 |
400 | 200 | 50 | 40 | 266 | 218 |
400 | 224 | 50 | 40 | 261 | 218 |
400 | 250 | 50 | 40 | 306 | 223 |
400 | 280 | 50 | 40 | 316 | 223 |
400 | 300 | 50 | 40 | 336 | 223 |
400 | 315 | 50 | 40 | 386 | 223 |
400 | 355 | 50 | 40 | 391 | 223 |
400 | 400 | 50 | 40 | 436 | 223 |
450 | 125 | 50 | 40 | 166 | 243 |
450 | 140 | 50 | 40 | 176 | 243 |
450 | 150 | 50 | 40 | 186 | 243 |
450 | 180 | 50 | 40 | 216 | 243 |
450 | 200 | 50 | 40 | 236 | 243 |
450 | 224 | 50 | 40 | 261 | 243 |
450 | 250 | 50 | 40 | 286 | 248 |
450 | 280 | 50 | 40 | 316 | 248 |
450 | 300 | 50 | 40 | 336 | 248 |
450 | 315 | 50 | 40 | 351 | 248 |
450 | 355 | 50 | 40 | 391 | 248 |
450 | 400 | 50 | 50 | 436 | 248 |
450 | 450 | 50 | 50 | 486 | 248 |
500 | 140 | 50 | 40 | 176 | 268 |
500 | 150 | 50 | 40 | 186 | 268 |
500 | 160 | 50 | 40 | 196 | 268 |
500 | 180 | 50 | 40 | 216 | 268 |
500 | 200 | 50 | 40 | 236 | 268 |
500 | 224 | 50 | 40 | 261 | 268 |
500 | 250 | 50 | 40 | 286 | 273 |
500 | 280 | 50 | 40 | 316 | 273 |
500 | 300 | 50 | 40 | 336 | 273 |
500 | 315 | 50 | 40 | 351 | 273 |
500 | 355 | 50 | 40 | 391 | 273 |
500 | 400 | 50 | 50 | 436 | 273 |
500 | 450 | 50 | 50 | 486 | 273 |
500 | 500 | 50 | 50 | 536 | 273 |
560 | 200 | 60 | 40 | 246 | 298 |
560 | 315 | 60 | 40 | 361 | 303 |
560 | 400 | 60 | 50 | 446 | 303 |
560 | 450 | 60 | 50 | 496 | 303 |
560 | 500 | 60 | 50 | 546 | 303 |
560 | 560 | 60 | 60 | 606 | 308 |
630 | 100 | 60 | 40 | 146 | 333 |
630 | 125 | 60 | 40 | 171 | 333 |
630 | 140 | 60 | 40 | 186 | 333 |
630 | 150 | 60 | 40 | 196 | 333 |
630 | 160 | 60 | 40 | 206 | 333 |
630 | 180 | 60 | 40 | 226 | 333 |
630 | 200 | 60 | 40 | 246 | 333 |
630 | 224 | 60 | 40 | 271 | 333 |
630 | 250 | 60 | 40 | 296 | 338 |
630 | 280 | 60 | 40 | 326 | 338 |
630 | 300 | 60 | 40 | 346 | 338 |
630 | 315 | 60 | 40 | 361 | 338 |
630 | 355 | 60 | 40 | 401 | 338 |
630 | 400 | 60 | 50 | 446 | 338 |
630 | 450 | 60 | 50 | 496 | 338 |
630 | 500 | 60 | 50 | 546 | 338 |
630 | 560 | 60 | 60 | 606 | 343 |
630 | 630 | 60 | 60 | 676 | 343 |
710 | 315 | 60 | 40 | 361 | 378 |
710 | 400 | 60 | 50 | 446 | 378 |
710 | 500 | 60 | 50 | 546 | 378 |
710 | 630 | 60 | 60 | 676 | 383 |
710 | 710 | 60 | 60 | 756 | 383 |
800 | 315 | 60 | 40 | 361 | 423 |
800 | 400 | 60 | 50 | 446 | 423 |
800 | 450 | 60 | 50 | 496 | 423 |
800 | 500 | 60 | 50 | 546 | 423 |
800 | 630 | 60 | 60 | 676 | 428 |
800 | 710 | 60 | 60 | 756 | 428 |
800 | 800 | 60 | 65 | 846 | 428 |
