Skrzynki rozprężne SR-SD-C

<

>

Materiał:

stal ocynkowana.

Charakterystyka produktu:

łączenia (przetłoczenia punktowe),
wbudowana przepustnica z mechanizmem (SR+P),
na zamówienie dostępne wymiary indywidualne.

Skrzynka rozprężna przeznaczona do pracy z nawiewnikiem SD-C.

Skrzynka bez przepustnicy i izolacji, kod: SR-SD-C
Skrzynka z przepustnicą, kod: SR-SD-C+P
Skrzynka z izolacją*, kod: SR-SD-C+I
Skrzynka z przepustnicą i izolacją*, kod: SR-SD-C+I+P

* Izolacja: mata kauczukowa MST 6 mm

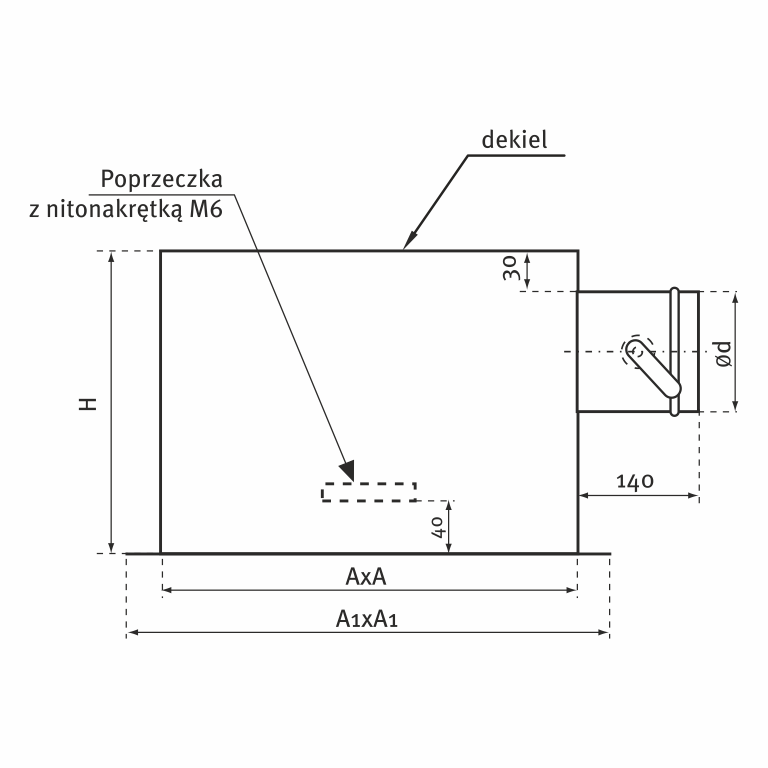

Dane techniczne
Typ nawiewnika	AxA [mm]	A1xA1 [mm]	H [mm]	D [mm]
SD-C 300	285 x 285	315 x 315	250	160
SD-C 400	367 x 367	397 x 397	300	200
SD-C 500	455 x 455	485 x 485	300	200
SD-C 600 24 szczeliny	560 x 560	590 x 590	320	250
SD-C 600 48 szczelin	580 x 580	590 x 590	320	250
